北京电容器厂家解读为什么在一个大的电容上还并联一个小电容

发布日期:2018-08-03 作者: 点击:

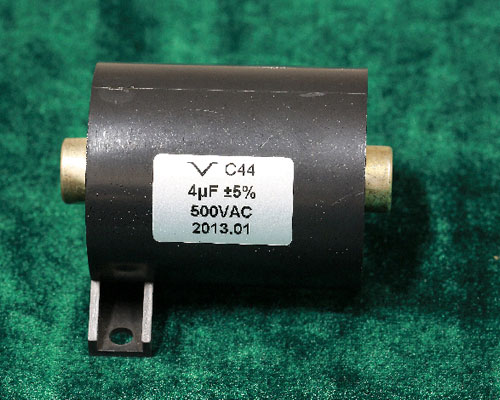

北京电容器厂家认为因为大电容由于容量大,所以体积一般也比较大,且通常使用多层卷绕的方式制作(动手拆过铝电解电容应该会很有体会,没拆过的也可以拿几种不同的电容拆来看看),这就导致了大电容的分布电感比较。
大家知道,电感对高频信号的阻抗是很大的,所以,大电容的高频性能不好。而一些小容量电容则刚刚相反,由于容量小,因此体积可以做得很小(缩短了引线,就减小了ESL,因为一段导线也可以看成是一个电感的),而且常使用平板电容的结构,这样小容量电容就有很小的ESL,这样它就具有了很好的高频性能,但由于容量小的缘故,对低频信号的阻抗大。

所以,如果我们为了让低频、高频信号都可以很好的通过,就采用一个大电容再并上一个小电容的方式。常使用的小电容为0.1uF的瓷片电容,当频率更高时,还可并联更小的电容。而在数字电路中,一般要给每个芯片的电源引脚上并联一个0.1uF的电容到地(这电容叫做去耦电容,当然也可以理解为电源滤波电容。它越靠近芯片的位置越好),因为在这些地方的信号主要是高频信号,使用较小的电容滤波就可以了。

大电容由于容量大,所以体积一般也比较大,且通常使用多层卷绕的方式制作,这就导致了大电容的分布电感比较大。

电感对高频信号的阻抗是很大的,所以,大电容的高频性能不好。而一些小容量电容则刚刚相反,由于容量小,因此体积可以做得很小(缩短了引线,就减小了ESL,因为一段导线也可以看成是一个电感的),而且常使用平板电容的结构,这样小容量电容就有很小ESL这样它就具有了很好的高频性能,但由于容量小的缘故,对低频信号的阻抗大。

大电容并联小电容在电源滤波中非常广泛的用到,根本原因就在于电容的自谐振特性。大小电容搭配可以很好的抑制低频到高频的电源干扰信号,小电容滤高频(自谐振频率高),大电容滤低频(自谐振频率低),两者互为补充。
